我公司基础应用研发团队进一步探究，从超微结构形态了解消毒剂作用特征，通过透射电镜观察消毒剂对生物膜及细菌的作用现象，为更深层研究消毒剂的作用机理提供思路。以下是单链季铵盐消毒剂部分研究成果进一步展示。

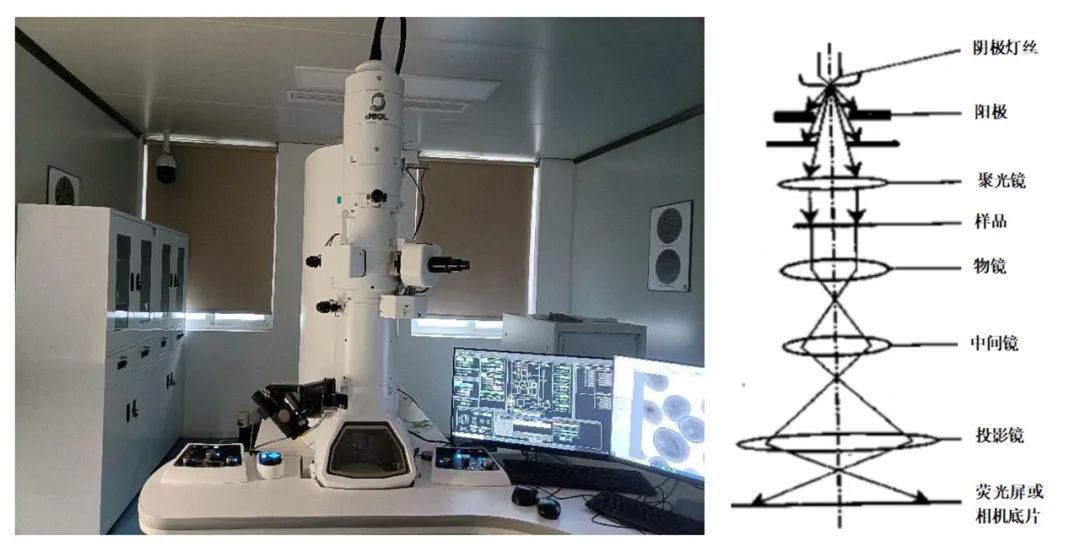

图1. 透射电子显微镜（日本电子JEOL）

透射电子显微镜（Transmission electron microscopy，TEM），以下简称透射电镜，是以波长极短的电子束作为照明源，用电磁透镜聚焦成像的一种高分辨、高放大倍数的电子光学仪器，放大倍数可达几万~几百万倍，常用于观察超微结构，即小于0.2µm、光学显微镜下无法看清的结构（又称亚显微结构），如生物细胞内各种细胞器和膜系统。

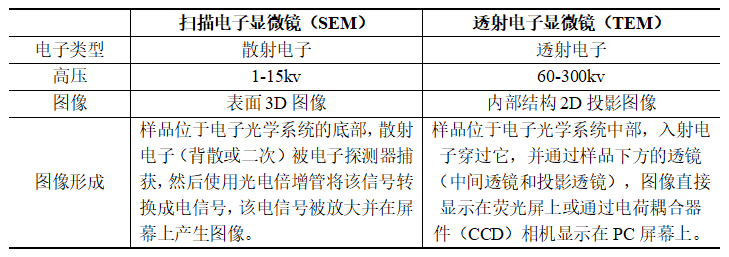

扫描电子显微镜（SEM）与透射电子显微镜（TEM）区别

应用透射电镜观察研究细菌、真菌等微生物的超微结构结构形态，对其分类，判别科属和判断病源等都有着重要意义，尤其对病菌的活动、孢子发芽、侵入寄主的方式等，均能获得较好的效果。如下图所示是微生物在透射电镜下的超微结构。

图2. 金黄色葡萄球菌（×100000）

从图2可以看出金黄色葡萄球菌为表面光滑、圆润、呈球状，细胞与细胞的间界分明，细胞膜、壁形态结构完好无损，菌体内部细胞质分布均匀。

当用单链季铵盐消毒剂作用在金黄色葡萄球菌上后，在透射电镜下观察到如下细菌内部形态变化过程。

图3. 处理后的金黄色葡萄球菌

图3所示为金黄色葡萄球菌被单链季铵盐消毒剂作用后，在透射电镜×50000放大倍数下观察到的超微结构：消毒剂与菌体接触后，开始通过菌体细胞壁、膜渗透进细胞内部，内部出现层层絮状物质形态，接着细胞结构变形，细胞质体模糊，消毒剂破坏细胞膜通透性，内容物受损严重并泄露，菌体出现空腔的形态，最终细胞膜完全被破坏，细胞膜、壁出现明显缺口，并出现像被溶解的形态。

以上图片为我公司生产的消毒剂对常见微生物处理后的部分进一步研究成果展示。利用透射电子显微镜等仪器，观察、探讨微生物微观形态结构的变化，对产品研发及使用消毒剂都极具意义，后续还将更深入进行研究。
